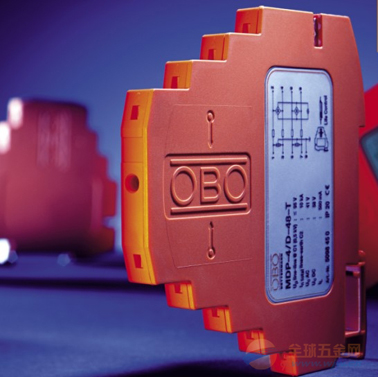

MDP工控系列雷器功能
1、維護更方便：在線測量雷器工作狀態，無需外加電源便可直接測量雷器件是否損壞
2、使用更：雷器采用一體化結構，中間無斷點，比插拔式的性更高
3、安裝更方便：35MM導軌安裝、無螺釘接線端子，提供3種
4、接地方式：35mm金屬導軌接地·接地排接地·接地端子用接地線直接接地應用更5、應用廣泛：內部串聯電阻2.35Ω，傳輸頻率100MHz，可適用于各種類型的總線及工業控制、測量線等
6、空間更節省：雷器厚度久8.7mm，節省安裝空間，多提供4線保護
MDP工控系列雷器型號
型號 | 額定工作電壓 | 類型 |
MPD-2/D-5-T | 5V | 2線，帶測試功能 |
MPD-3/D-5-T | 5V | 3線，帶測試功能 |
MPD-4/D-5-T | 5V | 4線，帶測試功能 |
MPD-2/D-24-T | 24V | 2線，帶測試功能 |
MPD-3/D-24-T | 24V | 3線，帶測試功能 |
MPD-4/D-24-T | 24V | 4線，帶測試功能 |
MPD-2/D-48-T | 48V | 2線，帶測試功能 |
MPD-3/D-48-T | 48V | 3線，帶測試功能 |
MPD-4/D-48-T | 48V | 4線，帶測試功能 |
Life Control | 測試裝置 | |
接地條VB-MDP/10-MD | 用于10個雷器 |
技術參數
型號 | MDP-.../D-5-T | MDP-.../D-24-T | MDP-.../D-48-T |
保護線數 | 2︱3︱4 | 2︱3︱4 | 2︱3︱4 |
交流工作電壓Uc AC | 7V | 20V | 41V |
直流工作電壓Uc DC | 10V | 28V | 58V |
額定負載電流IL | 580mA | ||
標稱放電電流In | 5KA | ||
放電電流Imax | 10KA | ||
電壓保護水平Up line-line@C1(0.5KV/0.25KA) line-line@C1(1KV/0.5KA) |
≤35V ≤45V |
≤55V ≤65V |
≤95V ≤110V |
串聯電阻 | 2.35Ohm | ||
損耗 | 3dB@100MHz | ||
保護等級 | IP20 | ||
寬度 | 8.7mm | ||
